液體渦街流量計菜單調試方法
**我們和大家一起來學習下怎么進行液體渦街流量計常見菜單的調試

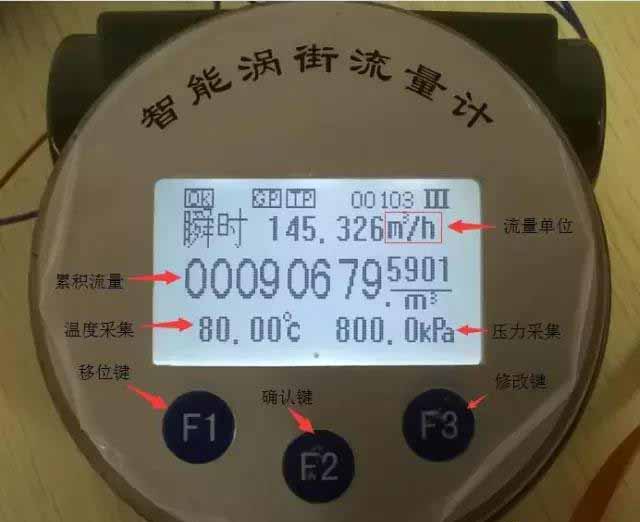

液體渦街流量計常見的一些菜單都是在流量計的表頭上進行修改的,我們需要先將流量計表頭啟動,儀表上電,儀表將進行自檢,大約1-2秒之后就會跳轉到主界面,下面我們來認識下主界面:

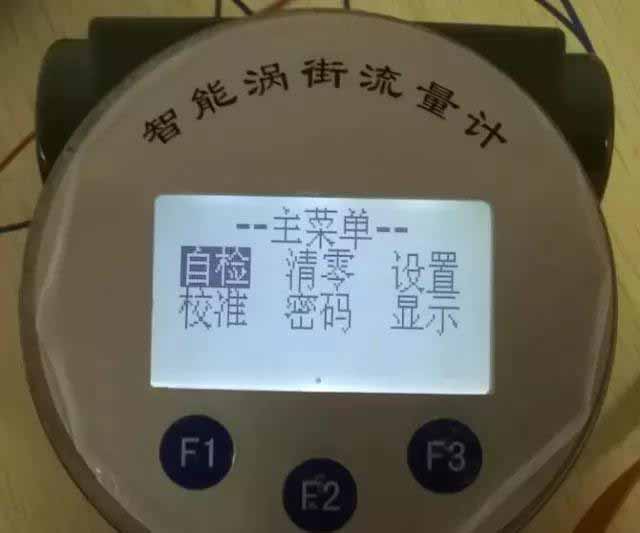

根據上圖的標注,我們下面會經常用到的F1移位鍵,F(xiàn)2確認鍵,F(xiàn)3修改鍵,請大家優先記憶下。認識完主界面,我們可以按下F2鍵進入主菜單,主菜單選項如下:

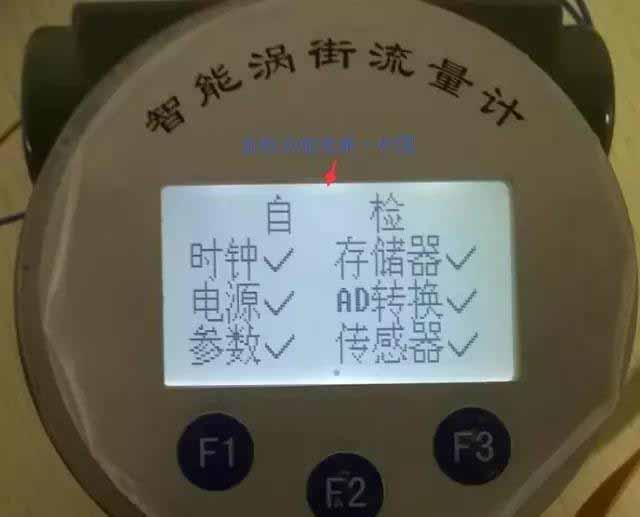

主菜單下分別有自檢,清零,設置,校準,密碼,顯示這幾個菜單,常用的菜單分別為清零,設置,顯示這3個菜單,開始我們先進入自檢菜單看下儀表的自檢功能,儀表自檢功能是對儀表的自身狀態進行檢測,優先判斷是否出現故障

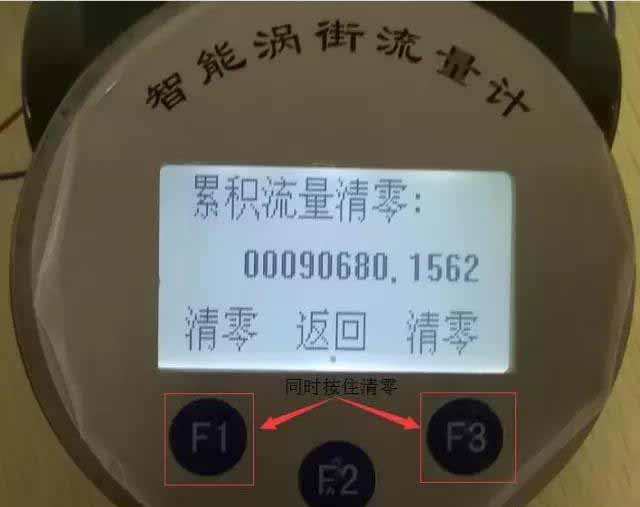

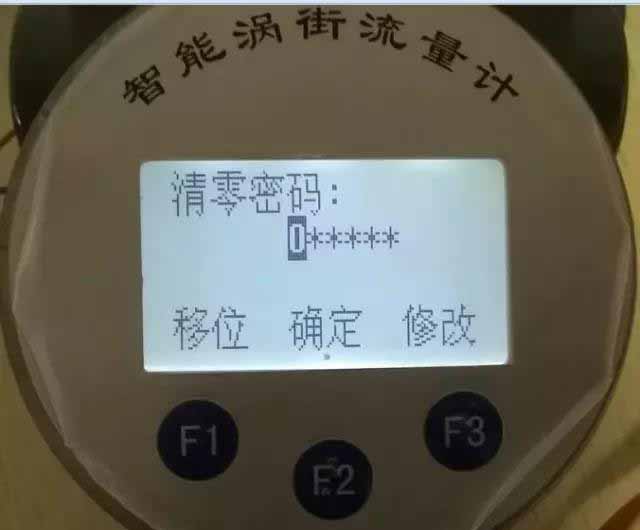

自檢無故障后按下F2鍵返回主界面,再按一次F2鍵進入主菜單,按F1鍵選擇清零菜單,之后按下F2鍵確認進入,進入后出現清零密碼畫面,在密碼檢查畫面,通過F1鍵移位配合F3修改建進行密碼輸入,初始密碼均為0,為了防止誤操作,需要F1和F3都按住進行清零操作。

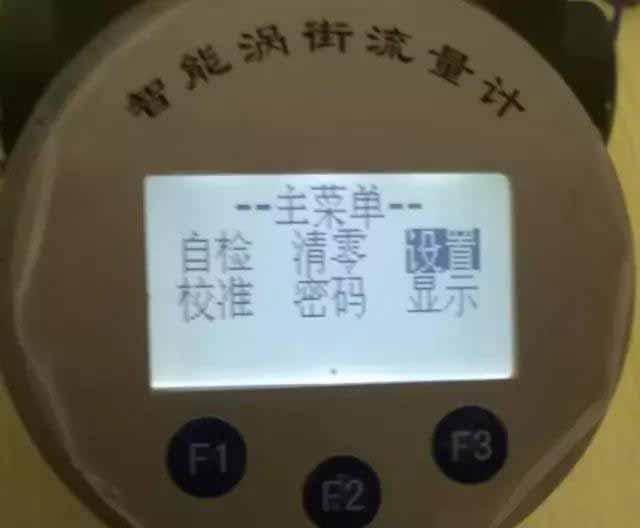

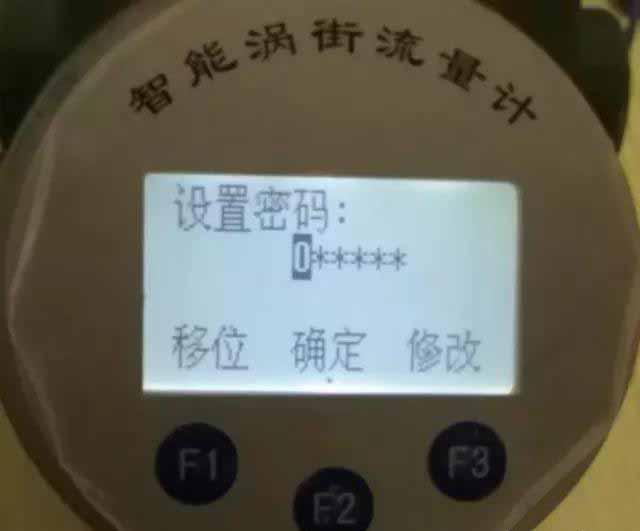

清零完成,數據全部顯示為0,此時按F2鍵確認返回,進入主界面后再次按下F2鍵進入主菜單,按F1鍵切換至設置選項,按下F2鍵進入,設置密碼界面直接按F2確認鍵可以進入

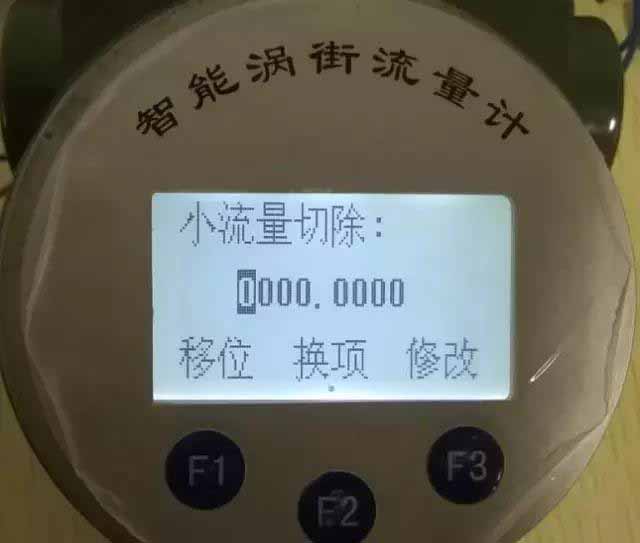

設置菜單之下,很多的項目已經在出廠之前都經過設置了,我們不需要進行調整,現在我們只要介紹下,我們可能會進行調整的項目,1:小流量切除功能,進入設置項目之后按F2鍵進行換項操作,*2項便是小流量切除功能。
小流量切除是用于抗干擾,當干擾信號流量小于此設置值時,儀表自動將流量設置為零,此項是為了更好防止低頻干擾。設置完畢后按下F2鍵切換到流量量程界面:

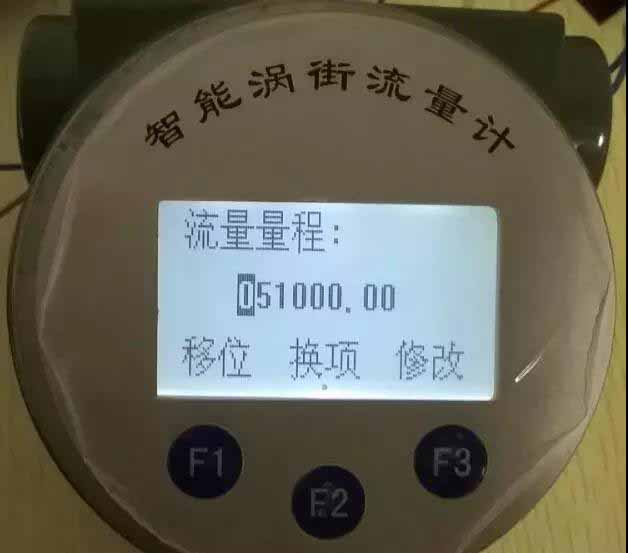

流量量程界面是用來設置儀表的*大量程,對應電流輸出的20mA時的值,一樣還是使用F1移位鍵與F3修改鍵進行修改,設置完成后可能大家還會用到485通訊功能,按下F2鍵找到如下界面:

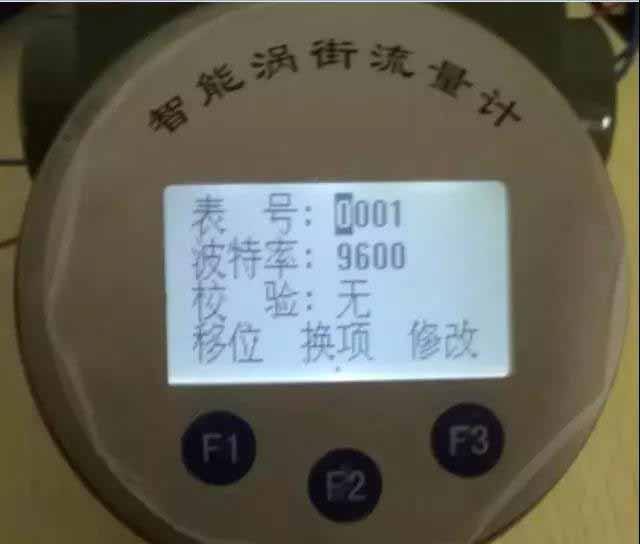

表號對應modbus的地址位,波特率對應串口的通訊波特率,可根據需要設置校驗位,以上為渦街流量的初步常見的調試方法,希望能夠?qū)Υ蠹沂褂靡后w渦街流量計有幫助。
