當前位置:*頁>>產品展示>>流量計系列>>孔板流量計>>法蘭孔板流量計

法蘭孔板流量計

法蘭孔板流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LG
  • 測量范圍:0.32-191037.6m3/h
  • 精度等級:1.5級
  • 公稱通徑:DN25~DN1200
  • 適用介質:液體 氣體 蒸汽
  • 工作壓力:0-40MPa
  • 工作溫度:-20℃~300℃
  • 供電方式:24VDC
  • 訂貨號:XYN654638FTK
法蘭孔板流量計產品概述
孔板流量計用途很廣,歷史非常悠久,結構非常簡單,無可動部件、長期使用穩定性非??煽?,精度*高等特點。有豐富的設計制造和應用經驗,標準化程度高,線性好,可不必進行實流標定。該產品在蒸汽鍋爐房、石油機械、化工廠、鋼鐵冶金、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用??装辶髁坑?jì)有可靠的實驗數據和完善的國際、**標準GB2624-93。在國外和國內有著其固有的巨大市場,用戶熟悉、數據完善;遵循國際標準計算與加工、使用靈活方便;國內目前流量測量中應用*廣泛的仍然是差壓式流量計,據有關資料的估計占流量?jī)x表總用量的74%-83%之間。

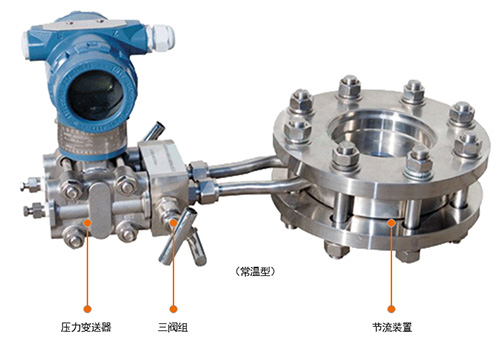

法蘭孔板流量計產品結構圖


法蘭孔板流量計工作原理
充滿管道的流體,當它們流經管道內的流量孔板時,流速將在流量孔板的節流處形成局部收縮,從而使流速加快,靜壓力降低,于是在標準孔板前后便產生了壓力降或叫壓差,介質流動的流量愈大,在流量孔板前后產生的壓差也就愈大,所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。
法蘭孔板流量計工作原理圖


法蘭孔板流量計主要技術參數
1、公稱通徑:DN20至DN1000
2、依據**標準GB/T2624-93進行設計制造
3、依據**檢定規程JJG 640-94進行出廠檢定
4、基本精度:±0.4999%、±0.9888%、±1.52%
5、流量范圍:≥1:15
6、公稱壓力:0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)
7、被測介質:飽和蒸氣、過熱蒸氣、水(污水流量計)、空氣、天然氣、其它混合介質
8、被測介質溫度:-10℃~+450℃
9、供電電源:智能流量積算儀220VAC,流量變送器24VDC(由積算儀供電),
10、輸出信號:4-20mA DC或RS485通訊
11、防爆性能:本安型ibIICT5


法蘭孔板流量計安裝
▲可水平、垂直安裝,應保證管內充滿液體。
▲孔板流量計前,后直管段應是直的,無肉眼可見彎曲,同時應是“圓的”,內壁應潔凈,無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224-93有關規定。
訂貨時請?jiān)敿?xì)提供以下數據:
(1)被測介質名稱
(2)*大、常用、*小流量。
(3)工作壓力、工作溫度
(4)介質密度、粘度(水,蒸汽,常用氣體可以不提供)
(5)管道材質、內徑、外徑


法蘭孔板流量計選型說明

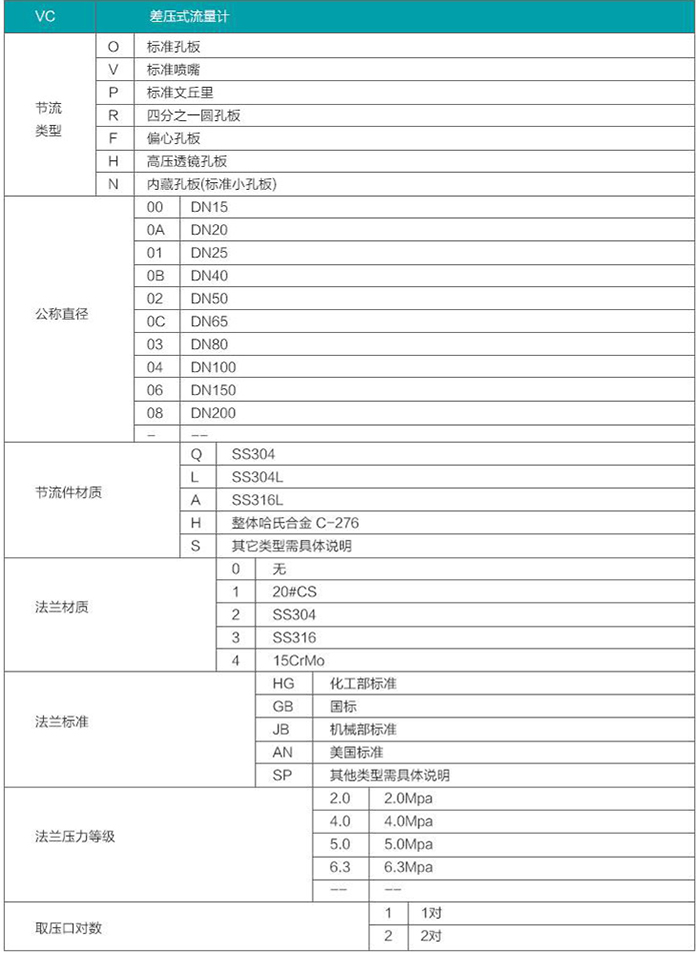

法蘭孔板流量計規格型號選型表

法蘭孔板流量計工作現場圖
